Product Details
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JIAYAO/RUNXI/OEM/ODM
प्रमाणन: ISO9001:2008
मॉडल संख्या: EN853 2SN/SAE100 R2
Payment & Shipping Terms
न्यूनतम आदेश मात्रा: 1 मीटर
मूल्य: US$ 1 Meter
भुगतान शर्तें: एल/सी, टी/टी
सामग्री: |
नैटराइल रबड़ |
क्षमता: |
रबर तेल नली |
रंग: |
काला |
उत्पाद का नाम: |
वायर ब्रैड हाइड्रोलिक नली |
आवेदन: |
तेल शीतलन प्रणाली |
मानक: |
SAE100/DIN En853 |
सामग्री: |
नैटराइल रबड़ |
क्षमता: |
रबर तेल नली |
रंग: |
काला |
उत्पाद का नाम: |
वायर ब्रैड हाइड्रोलिक नली |
आवेदन: |
तेल शीतलन प्रणाली |
मानक: |
SAE100/DIN En853 |
डीआईएन एन 853 2एसएन तार के साथ घुमाया हाइड्रोलिक रबर नली
EN 853 2SN स्टील के तार से प्रबलित हाइड्रोलिक नली अपने तेल प्रतिरोधी ट्यूब के कारण पेट्रोलियम आधारित हाइड्रोलिक तेल वितरित करने के लिए उपयुक्त है।यह अत्यधिक गर्मी और रिसाव पैदा किए बिना तेलों को ले जा सकता हैयह मुख्य रूप से कुछ मोबाइल उपकरणों में उपयोग किया जाता है, जैसे कि कृषि ट्रैक्टर, डंप ट्रक और संयंत्र में हाइड्रोलिक उपकरण। यह तीन भागों से बना हैः ट्यूब, सुदृढीकरण और कवर।ट्यूब तेल प्रतिरोधी सिंथेटिक रबर से बना है, इसलिए यह मुख्य रूप से तेल स्थानांतरित करने के लिए प्रयोग किया जाता है। सुदृढीकरण उच्च तन्यता ब्रेडेड स्टील तारों की दो परतों से बना है, जिससे नली में ठोस संरचना होती है और उच्च दबाव के लिए प्रतिरोधी होती है। इसलिए,यह उच्च दबाव काम के माहौल में उत्कृष्ट प्रदर्शन करता है. कवर उच्च गुणवत्ता वाले सिंथेटिक रबर से बना है, जो मौसम, ओजोन, संक्षारण, घर्षण, उम्र बढ़ने, सूर्य के प्रकाश और कटौती के लिए प्रतिरोधी है।
निम्नलिखित के लिए अनुशंसितः
उच्च दबाव वाली हाइड्रोलिक लाइनें. SAE 100R2AT और SAE 100R2 प्रकार S की आवश्यकताओं और EN853 2SN की प्रदर्शन आवश्यकताओं को पूरा करती है या उससे अधिक है।
अनुप्रयोग क्षेत्रः
उद्योग और कृषि में उच्च दबाव हाइड्रोलिक प्रणालियों के लिए।
टबe: काला, तेल प्रतिरोधी, सिंथेटिक रबर।
सुदृढीकरण:
उच्च तन्यता वाले स्टील के तार के दो ब्रैड।
आवरण: काला, तेल, घर्षण और मौसम प्रतिरोधी, पतला सिंथेटिक रबर।
तापमान सीमाः
-40°F से +250°F (-40°C से +121°C)
|
आकार
|
आकार
|
आई.डी
|
डब्लू.डी.
|
ओवरडोज
|
डब्लू.पी.
|
पी.पी.
|
रक्तचाप
|
मिन बी. आर.
|
W.T
|
||||||||
| मिमी | इंच | मिन | अधिकतम | मिन | अधिकतम | मिन | अधिकतम | अधिकतम | एमपीए | पीएसआई | एमपीए | पीएसआई | एमपीए | पीएसआई | इंच | मिमी |
किलो/मीटर
|
| 5 | 3/16 | 4.6 | 5.4 | 10.6 | 11.6 | 15.1 | 16.7 | 14.1 | 41.5 | 6020 | 83 | 12035 | 165 | 23925 | 3.54 | 90 | 0.32 |
| 6.3 | चौथाई | 6.2 | 7.0 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 40 | 5800 | 80 | 11600 | 160 | 23200 | 3.94 | 100 | 0.36 |
| 8 | 5/16 | 7.7 | 8.5 | 13.7 | 14.9 | 18.3 | 19.8 | 17.3 | 35 | 5075 | 70 | 10150 | 140 | 20300 | 4.53 | 115 | 0.45 |
| 10 | 3/8 | 9.3 | 10.1 | 16.1 | 17.3 | 20.6 | 22.2 | 19.7 | 33 | 4785 | 66 | 9570 | 132 | 19140 | 5.12 | 130 | 0.54 |
| 12.5 | आधा | 12.3 | 13.5 | 19.0 | 20.6 | 23.8 | 25.4 | 23.0 | 27.5 | 3990 | 55 | 7975 | 110 | 15950 | 7.09 | 180 | 0.68 |
| 16 | 5/8 | 15.5 | 16.7 | 22.2 | 23.8 | 27.0 | 28.6 | 26.2 | 25 | 3625 | 50 | 7250 | 100 | 14500 | 7.87 | 200 | 0.80 |
| 19 | 3/4 | 18.6 | 19.8 | 26.2 | 27.8 | 31.0 | 32.6 | 30.1 | 21.5 | 3120 | 43 | 6235 | 85 | 12325 | 9.45 | 240 | 0.94 |
| 25 | 1 | 25.0 | 26.4 | 34.1 | 35.7 | 38.5 | 40.9 | 38.9 | 16.5 | 2390 | 32.5 | 4710 | 65 | 9524 | 11.81 | 300 | 1.35 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 43.2 | 45.7 | 49.2 | 52.4 | 49.5 | 12.5 | 1810 | 25 | 3625 | 50 | 7250 | 16.54 | 420 | 2.15 |
| 38 | 1-1/2 | 37.7 | 39.3 | 49.6 | 52.0 | 55.6 | 58.8 | 55.9 | 9 | 1305 | 18 | 2310 | 36 | 5220 | 19.69 | 500 | 2.65 |
| 51 | 2 | 50.4 | 52.0 | 62.3 | 64.7 | 68.2 | 71.4 | 68.6 | 8 | 1160 | 16 | 2320 | 32 | 4640 | 24.80 | 630 | 3.42 |
SAE100 R2

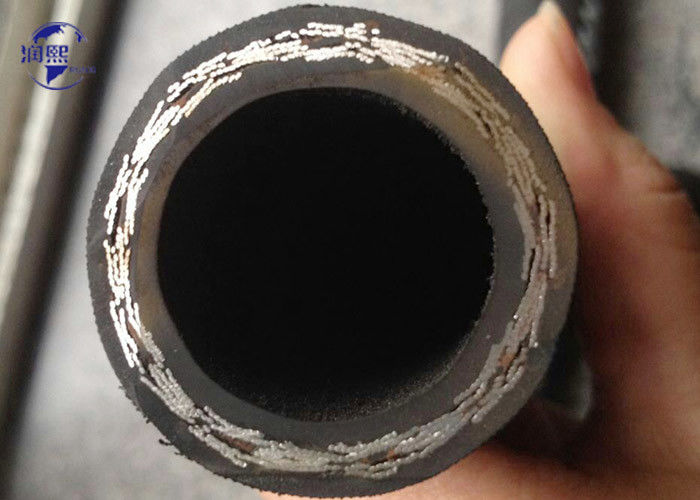

उच्च दबाव वाली नली आंतरिक रबर, मध्य रबर, तार-लकड़ी की दो परतों और बाहरी रबर से बनी होती है।
दो स्टील के तार रबर उच्च दबाव हाइड्रोलिक नलीः
इस नली में तेल प्रतिरोधी सिंथेटिक रबर की एक आंतरिक नली, दो स्टील वायर ब्रैड सुदृढीकरण और तेल और मौसम प्रतिरोधी सिंथेटिक रबर कवर शामिल होंगे।
उद्देश्य:पेट्रोलियम आधारित और जल आधारित हाइड्रोलिक तरल पदार्थों के लिए उपयुक्त है।
कार्य तापमानः-40 oC~+100 oC।
हाइड्रोलिक नली का उपयोग हाइड्रोलिक प्रणाली में कहीं भी किया जाता है जिसमें दो द्रव बंदरगाहों के बीच लचीले कनेक्शन की आवश्यकता होती है।एक हाइड्रोलिक नली एक सिंथेटिक रबर ट्यूब है जो किसी प्रकार की लचीली ताकत बढ़ाने वाली घुमाव से घिरा हुआ है, जैसे धातु या फाइबर, और फिर एक और रबर का मांसपेशी में कवर
|
पब्लिक 规格 आकार
|
英制 规格 आकार
|
आंतरिक आई.डी
|
增强 परत व्यास डब्लू.डी.
|
बाह्य ओवरडोज
|
अधिकतम काम का दबाव डब्लू.पी.
|
परीक्षण दबाव पी.पी.
|
सबसे छोटा 爆破 दबाव रक्तचाप
|
सबसे छोटा ¥曲半径 मिन बी. आर.
|
वजन W.T
|
||||||||
| सबसे छोटा | अधिकतम | सबसे छोटा | अधिकतम |
अ 型
|
एटी 型
|
||||||||||||
| मिमी | इंच | मिन | अधिकतम | मिन | अधिकतम | मिन | अधिकतम | अधिकतम | एमपीए | पीएसआई | एमपीए | पीएसआई | एमपीए | पीएसआई | इंच | मिमी |
किलो/मीटर
|
| 5 | 3/16 | 4.6 | 5.4 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 | 35 | 5075 | 70 | 10150 | 140 | 20300 | 3.54 | 90 | 0.32 |
| 6.3 | चौथाई | 6.2 | 7.0 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 35 | 5075 | 70 | 10150 | 140 | 20300 | 3.94 | 100 | 0.36 |
| 8 | 5/16 | 7.7 | 8.5 | 13.7 | 14.9 | 18.3 | 19.8 | 17.3 | 29.7 | 4310 | 59.5 | 8630 | 119 | 17255 | 4.53 | 115 | 0.45 |
| 10 | 3/8 | 9.3 | 10.1 | 16.1 | 17.3 | 20.6 | 22.2 | 19.7 | 28 | 4060 | 56 | 8120 | 112 | 16240 | 4.92 | 125 | 0.54 |
| 12.5 | आधा | 12.3 | 13.5 | 19.0 | 20.6 | 23.8 | 25.4 | 23.1 | 24.5 | 3550 | 49 | 7110 | 98 | 14210 | 7.09 | 180 | 0.68 |
| 16 | 5/8 | 15.5 | 16.7 | 22.2 | 23.8 | 27.0 | 28.6 | 26.3 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 8.07 | 205 | 0.80 |
| 19 | 3/4 | 18.6 | 19.8 | 26.2 | 27.8 | 31.0 | 32.5 | 30.2 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 9.45 | 240 | 0.94 |
| 25 | 1 | 25.0 | 26.4 | 34.1 | 35.7 | 38.5 | 40.9 | 38.9 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 11.81 | 300 | 1.35 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 43.2 | 45.6 | 49.2 | 52.4 | 49.6 | 11.3 | 1640 | 22.7 | 3290 | 45.5 | 6600 | 16.54 | 420 | 2.15 |
| 38 | 1-1/2 | 37.7 | 39.3 | 49.6 | 52.0 | 55.6 | 58.7 | 56.0 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 19.09 | 500 | 2.65 |
| 51 | 2 | 50.4 | 52.0 | 62.3 | 64.7 | 68.3 | 71.4 | 68.6 | 7.8 | 1130 | 15.7 | 2280 | 31.5 | 4570 | 24.80 | 630 | 3.42 |
| 63 | 2-1/2 | 63.1 | 65.1 | 74.6 | 77.8 | 80.9 | 84.1 | - | 7 | 1015 | 14 | 2030 | 28 | 4060 | 29.92 | 760 | 4.2 |
