Product Details
उत्पत्ति के प्लेस: चीन
प्रमाणन: CE, ISO9001
मॉडल संख्या: सामी
Payment & Shipping Terms
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: US$ 1/Piece
भुगतान शर्तें: एल/सी, टी/टी
प्रमाणन: |
CE, ISO9001 |
दबाव: |
उच्च दबाव |
कार्य तापमान: |
उच्च तापमान |
धागा प्रकार: |
आंतरिक धागा |
स्थापना: |
आस्तीन का प्रकार |
सामग्री: |
पीतल/एल्यूमीनियम/स्टील |
प्रमाणन: |
CE, ISO9001 |
दबाव: |
उच्च दबाव |
कार्य तापमान: |
उच्च तापमान |
धागा प्रकार: |
आंतरिक धागा |
स्थापना: |
आस्तीन का प्रकार |
सामग्री: |
पीतल/एल्यूमीनियम/स्टील |

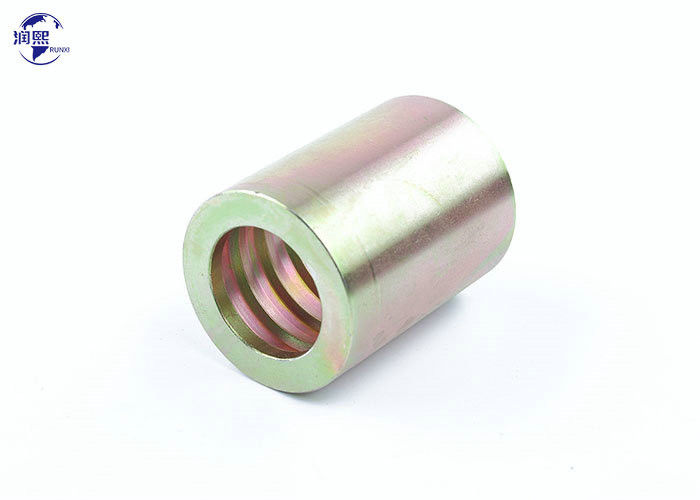

हाइड्रोलिक नली फेर्रल्सएक लीक-प्रूफ कनेक्शन बनाने के लिए फिटिंग पर नली को सुरक्षित रूप से चिपकाने के लिए डिज़ाइन किए गए हैं।
विभिन्न प्रकार के नली प्रकारों और आकारों को समायोजित करने के लिए विभिन्न आकारों और आकारों में उपलब्ध है।
- ब्रैडेड/स्पाइरल वायर नली के लिए फेरुल
- SAE 100R1AT/DIN20022 1ST नली के लिए फेरुल
- SAE 100R1AT/DIN20022 1SN नली के लिए फेरुल
- SAE 100R2AT/DIN20022 2ST नली के लिए फेरुल
- SAE 100R2AT/DIN20022 2SN नली के लिए फेरुल
- 4SH/4SP/R12 नली के लिए फेरुल
- SAE 100R7 थर्मोप्लास्टिक नली के लिए फेरुल
- SAE 100R14 पीटीएफई नली के लिए फेरुल
- SAE 100R5 नली के लिए फेर्रुल
- SAE 100R13 थर्मोप्लास्टिक नली के लिए फेरुल
इन फेरुल्स का प्रयोग नर या मादा कनेक्टरों के साथ हाइड्रोलिक नली की पूंछों को क्रिम करने के लिए किया जाता है।
हाइड्रोलिक नली फेर्रुल आकार चार्टः
| SAE 100R1AT/DIN20022 1SN नली फेरुल | |||
| भाग नं. | नली बोर | आयाम | |
| डीएन | डैश | L | |
| 00110-03 | 5 | 03 | 24.5 |
| 00110-04 | 6 | 04 | 30 |
| 00110-05 | 8 | 05 | 31 |
| 00110-06 | 10 | 06 | 32 |
| 00110-08 | 12 | 08 | 34 |
| 00110-10 | 16 | 10 | 37 |
| 00110-12 | 20 | 12 | 43 |
| 00110-16 | 25 | 16 | 50 |
| 00110-20 | 32 | 20 | 59 |
| 00110-24 | 40 | 24 | 74 |
| 00110-32 | 50 | 32 | 78 |
| भाग नं. | डीएन | डैश | L |
| 00210-04 | 6 | 4 | 30 |
| 00210-05 | 8 | 5 | 31 |
| 00210-06 | 10 | 6 | 32 |
| 00210-08 | 12 | 8 | 34 |
| 00210-10 | 16 | 10 | 37 |
| 00210-12 | 20 | 12 | 43 |
| 00210-16 | 25 | 16 | 50 |
| 00210-20 | 32 | 20 | 59 |
| 00210-24 | 40 | 24 | 74 |
| 00210-32 | 50 | 32 | 78 |
| भाग नं. | नली बोर | आयाम | ||
| डीएन | डैश | D | L | |
| P03310-03 | 5 | 3 | 21 | 23 |
| P03310-04 | 6 | 4 | 23 | 30.5 |
| P03310-05 | 8 | 5 | 24 | 30 |
| P03310-06 | 10 | 6 | 26 | 32 |
| P03310-08 | 12 | 8 | 29 | 34 |
| P03310-10 | 16 | 10 | 33 | 37 |
| P03310-12 | 20 | 12 | 37 | 42 |
| P03310-16 | 25 | 16 | 46 | 51 |
| P03310-20 | 32 | 20 | 59 | 59 |
| P03310-24 | 40 | 24 | 74 | |
| P03310-32 | 50 | 32 | 78 | |
| 代号 | 软管 HOSE BORE | 尺寸 आयाम | |
| भाग नं. | 公称内径DN | 标号DASH | L |
| 00400-04 | 6 | 4 | 37.5 |
| 00400-06 | 10 | 6 | 39 |
| 00400-08 | 12 | 8 | 41 |
| 00400-10 | 16 | 10 | 43 |
| 00400-12 | 20 | 12 | 51 |
| 00400-16 | 25 | 16 | 61.5 |
| 00400-20 | 32 | 20 | 67.5 |
| 00400-24 | 40 | 24 | 75 |
| 00400-32 | 50 | 32 | 79 |
