उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JIAYAO/RUNXI/OEM/ODM
प्रमाणन: ISO9001:2008
मॉडल संख्या: स्टेनलेस स्टील लचीली नली
Payment & Shipping Terms
न्यूनतम आदेश मात्रा: 1 मीटर
मूल्य: US$ 1/Meter
भुगतान शर्तें: एल/सी, टी/टी
तापमान वर्गीकरण: |
उच्च/निम्न तापमान पाइपिंग |
एमपीए वर्गीकरण: |
उच्च दबाव पाइपिंग |
मानक: |
एएसटीएम, जीबी, एपीआई, डीआईएन, जेआईएस |
व्यास: |
13-243मिमी |
मध्यम: |
तरल/गैस/तेल/भाप/पानी/रसायन |
सामग्री: |
स्टेनलेस स्टील |
तापमान वर्गीकरण: |
उच्च/निम्न तापमान पाइपिंग |
एमपीए वर्गीकरण: |
उच्च दबाव पाइपिंग |
मानक: |
एएसटीएम, जीबी, एपीआई, डीआईएन, जेआईएस |
व्यास: |
13-243मिमी |
मध्यम: |
तरल/गैस/तेल/भाप/पानी/रसायन |
सामग्री: |
स्टेनलेस स्टील |

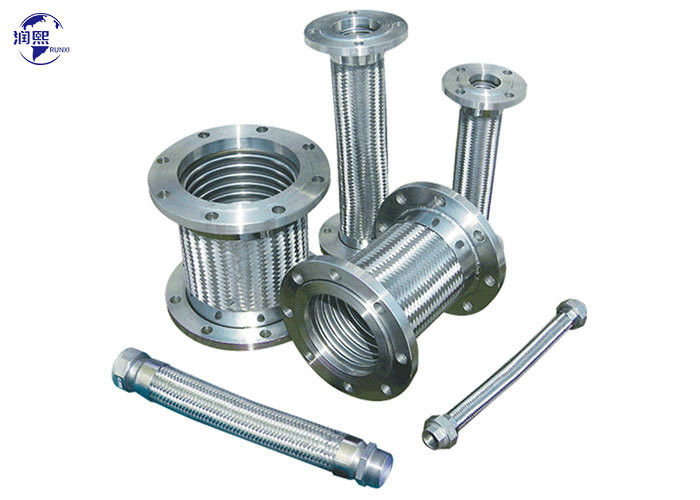

लचीला धातु स्टेनलेस स्टील की नलीः
धातु लचीला नली सभी प्रकार के माध्यमों को ले जाने के लिए इस्तेमाल किया जाता है स्टेनलेस स्टील लहर नली से बना एक प्रकार का लचीला तत्व है, जिसमें बाहरी ब्रैडेड परत होती है,एक या बहुस्तरीय तार या स्टील बेल्ट नेट, दोनों छोरों पर जोड़ों या फ्लैंज के साथ।
लचीली धातु नली का उपयोग पानी, भाप, गर्म तेल और गैस जैसी प्रणालियों में दबाव प्रतिरोध और लचीली संरचना के साथ व्यापक रूप से किया जा सकता है।
इनका उपयोग तरल पदार्थों के प्रवाह के लिए किया जाता है, स्थापना से उत्पन्न होने वाली समस्याओं की भरपाई और कंपन और विस्तार को अवशोषित करने के लिए किया जाता है।
लोचदार धातु की नली को दबाव और पर्यावरणीय परिस्थितियों के प्रतिरोध को बढ़ाने के लिए डबल ब्रैडिंग द्वारा मजबूत किया जा सकता है।उन्हें विभिन्न तार मोटाई के स्प्रिंग्स या स्ट्रिप घावों के साथ मजबूत करना भी संभव है ताकि अधिक कठोर पर्यावरण के लिए उनकी सेवा जीवन को बढ़ाया जा सके।
विशेषताएं:
√ संक्षारण प्रतिरोध
√ उच्च तापमान प्रतिरोध, निम्न तापमान प्रतिरोध
√ हल्का वजन
√ छोटी मात्रा
√ अच्छी लचीलापन
विभिन्न कनेक्शन प्रकारः
* बीएसपीटी टेपर पुरुष,
* बीएसपी शंकु घुमावदार नट के साथ महिला
* बीएसपी फ्लैट फेस महिला घुमावदार नट के साथ
* DIN2828 कैमलॉक युग्मन
* एनपीटी फिटिंग
* फ्लैंज कनेक्शन, फ्लैंज कोड DIN2500, ANSI B 16 हो सकते हैं।5, JIS B2210-84
| लचीली धातु नली के प्रकार | उच्च दबाव वाली फ्लेक्सिबल नली मध्यम दबाव के साथ फ्लेक्सिबल नली अंगूठीदार लचीला स्टेनलेस स्टील की नली हेलिकल लचीला स्टेनलेस स्टील की नली हेलिकल ब्रैटेड फ्लेक्सिबल नली मानक लचीला स्टेनलेस स्टील की नली अल्ट्रा-हैवी वॉल ब्रैडेड नली |
| सामग्री का चयन | स्टेनलेस स्टील 321, 304, 316L |
| कार्य दबाव का चयन | उच्च दबाव/मध्यम दबाव/कम दबाव |
| तापमान प्रतिरोधी | उच्च तापमान/निम्न तापमान |
| फिटिंग का चयन | अंत फिटिंग और फ्लैंग्स के साथ लचीला धातु नली विधानसभा उपलब्ध |
| आवेदन | व्यापक रूप से पेट्रोलियम, रासायनिक उद्योग, एयरोस्पेस, धातु विज्ञान, बिजली, गैस, भवन, यांत्रिक, निर्माण, लोहा और इस्पात, कागज बनाने, कपड़े, चिकित्सा,भोजन और पानी ले जाने के लिए पात्र, भाप, तेल, रसायन आदि। |
लचीली धातु नली का निर्माण
आंतरिक कोर:
घुमावदार स्टेनलेस
· लचीली धातु की नली स्टेनलेस स्टील कोर की ताकत 304, 321 और 316L स्टेनलेस स्टील में उपलब्ध है
· एक दूसरे के समानांतर लहरों में गठित स्टेनलेस स्टील पाइप
· हेलिकल / घुमावदार विकल्प अनुरोध पर उपलब्ध है
बाहरी कोर:
फ्लेटेड स्टेनलेस स्टील की परतें
· बिना परतों के, एकल या डबल ब्रैडेड, तरंगदार कोर नली खरीदें
· 304 स्टेनलेस स्टील से निर्मित लचीली धातु नली बाहरी ब्रैड परतें
· इस तालिका के नीचे ब्रैड परत कोड कुंजी देखें
लचीली धातु नली के फायदे:
· सभी धातु नली - स्टेनलेस स्टील कोर, स्टैंडअलोन या वेटेड स्टील परतों के साथ बेचा जाता है
· दबाव सहिष्णुता में नीचे दी गई स्पेसिफिकेशन तालिका में सूचीबद्ध पूर्ण वैक्यूम शामिल हैं
· आवेदन तापमान रेटिंग्स से Cryogenic करने के लिए 1500 ° F
· अधिकतम कार्य दबाव पर आईएसओ 10380 को पूरा करता है या उससे अधिक
लचीला धातु नली आकार चार्टः
| उच्च दबाव धातु लचीला नली के लिए तकनीकी डेटा | |||||||
| ब्रैड | आई.डी | ओवरडोज | मिन.बेंड्रैडियस | 20°C पर दबाव | वजन/पैर | ||
| परतें | स्थिर | गतिशील | WP. | रक्तचाप। | पाउंड. | ||
| इंच | इंच | इंच | इंच | पीएसआई | पीएसआई | ||
| 1 | चौथाई | 0.51 | 2.25 | 4.5 | 2500 | 10000 | 0.19 |
| 2 | 0.56 | 3 | 6 | 3250 | 13000 | 0.3 | |
| 1 | 3/8 | 0.67 | 3 | 6 | 2625 | 10500 | 0.31 |
| 2 | 0.73 | 4 | 8 | 3250 | 13000 | 0.51 | |
| 1 | आधा | 0.83 | 4.5 | 7.5 | 2000 | 8000 | 0.39 |
| 2 | 0.89 | 6 | 10 | 3200 | 12800 | 0.63 | |
| 1 | 3/4 | 1.16 | 6 | 9 | 1525 | 6100 | 0.59 |
| 2 | 1.26 | 8 | 12 | 2625 | 10500 | 0.96 | |
| 1 | 1 | 1.43 | 6.75 | 10.5 | 1375 | 5500 | 0.73 |
| 2 | 1.54 | 9 | 14 | 2050 | 8200 | 1.1 | |
| 1 | 1-1/4 | 1.87 | 4.5 | 13.5 | 1125 | 4500 | 1.32 |
| 2 | 1.98 | 6 | 18 | 1800 | 7200 | 2.02 | |
| 1 | 1-1/2 | 2.19 | 5.25 | 16.5 | 1025 | 4100 | 1.56 |
| 2 | 2.25 | 7 | 22 | 1750 | 7000 | 2.55 | |
| 1 | 2 | 2.65 | 6.75 | 18 | 850 | 3400 | 1.93 |
| 2 | 2.78 | 9 | 24 | 1325 | 5300 | 3.14 | |
| 1 | 2-1/2 | 3.42 | 7.5 | 19.5 | 625 | 2500 | 2.72 |
| 2 | 3.53 | 10 | 26 | 1125 | 4500 | 4.23 | |
| 1 | 3 | 3.98 | 11.25 | 24 | 563 | 2250 | 3.2 |
| 2 | 4.09 | 15 | 32 | 1000 | 4000 | 4.72 | |
| 1 | 4 | 4.92 | 15 | 30 | 363 | 1450 | 3.79 |
| 2 | 5.03 | 20 | 40 | 625 | 2500 | 5.48 | |
| 1 | 6 | 7.12 | 22.5 | 45 | 275 | 1100 | 7.01 |
| 2 | 7.26 | 30 | 60 | 413 | 1650 | 9.57 | |
| 1 | 8 | 9.34 | 30 | 60 | 200 | 800 | 11.38 |
| 2 | 9.56 | 40 | 80 | 300 | 1200 | 15.45 | |
| नोटः आंकड़े 20°C पर आधारित हैं। परिवेश के तापमान में वृद्धि के साथ दबाव कम होगा। | |||||||
धातु के घुमावदार नलिकाओं में घुमावदार और घुमावदार संरचना होती है; समय की बचत, दबाव और तापमान प्रतिरोधी नलिकाओं के साथ कनेक्ट करने के लिए विश्वसनीय, त्वरित और आसान।
फ्लेक्सिबल मेटल नली बिना ब्रैड्स के कठोर कनेक्शन की समस्याओं को समाप्त करती है। पाइप और उपकरणों के बीच बहुत कम दूरी के साथ, जैसे कि कोहनी, कंधे,और तत्वों के साथ माउंटिंग के बजाय आस्तीन, इन नली कम समय खर्च करते हैं, और आप समय बचा सकते हैं। घुमावदार धातु नली एक सामान्य प्रयोजन औद्योगिक नली है और एसएस 304, 321, सहित स्टेनलेस स्टील के विभिन्न ग्रेड में उपलब्ध है,316L
लंबी सेवा जीवन के साथ कॉम्प्लेक्स धातु नली; व्यावहारिक, सुरक्षित, त्वरित और आसान स्थापना। उनकी लचीली संरचना के लिए धन्यवाद, वे कंपन और शोर के खिलाफ सुरक्षित हैं।
