Product Details
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JIAYAO/RUNXI/OEM/ODM
प्रमाणन: ISO9001:2008
मॉडल संख्या: EN853 1SN/SAE100 R1
Payment & Shipping Terms
न्यूनतम आदेश मात्रा: 1 मीटर
मूल्य: US$ 1
भुगतान शर्तें: एल/सी, टी/टी, डी/पी
मानक: |
SAE100/DIN En853 |
सामग्री: |
नैटराइल रबड़ |
क्षमता: |
रबर तेल नली |
रंग: |
काला |
आवेदन: |
तेल शीतलन प्रणाली |
उत्पाद का नाम: |
वायर ब्रैड हाइड्रोलिक नली |
मानक: |
SAE100/DIN En853 |
सामग्री: |
नैटराइल रबड़ |
क्षमता: |
रबर तेल नली |
रंग: |
काला |
आवेदन: |
तेल शीतलन प्रणाली |
उत्पाद का नाम: |
वायर ब्रैड हाइड्रोलिक नली |
DIN EN853 1SN
उत्पाद संरचनाः

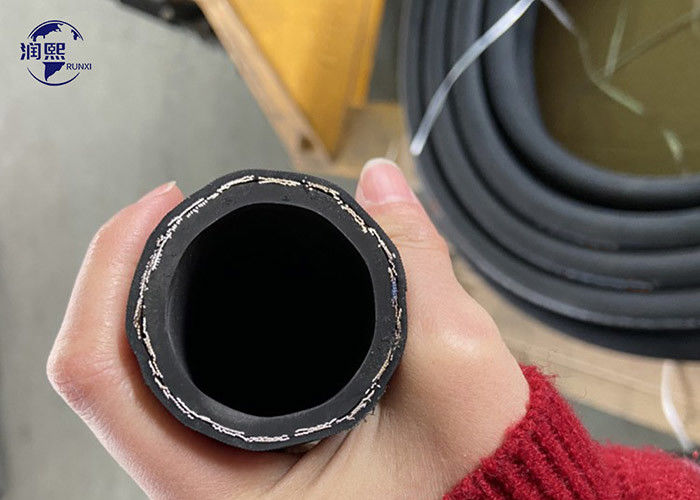

एक स्टील वायर रबर ब्रैडेड हाई प्रेशर्स हाइड्रोलिक नली-इस नली में तेल प्रतिरोधी सिंथेटिक रबर की एक आंतरिक नली, एक स्टील वायर ब्रैड सुदृढीकरण,और तेल और मौसम प्रतिरोधी सिंथेटिक रबर कवर.
|
आकार
|
आकार
|
आई.डी |
डब्लू.डी.
|
ओवरडोज
|
डब्लू.पी.
|
पी.पी.
|
रक्तचाप |
मिन बी. आर.
|
W.T
|
||||||||
| मिमी | इंच | मिन | अधिकतम | मिन | अधिकतम | मिन | अधिकतम | अधिकतम | एमपीए | पीएसआई | एमपीए | पीएसआई | एमपीए | पीएसआई | इंच | मिमी |
किलो/मीटर
|
| 5 | 3/16 | 4.6 | 5.4 | 9.0 | 10.0 | 11.9 | 13.5 | 12.5 | 25 | 3625 | 50 | 6090 | 84 | 14500 | 3.54 | 90 | 0.20 |
| 6.3 | चौथाई | 6.2 | 7.0 | 10.6 | 11.6 | 15.1 | 16.7 | 14.1 | 22.5 | 3260 | 45 | 5580 | 77 | 13050 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 21.5 | 3120 | 43 | 5075 | 70 | 12325 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 18 | 2610 | 36 | 4570 | 63 | 10440 | 5.12 | 130 | 0.36 |
| 12.5 | आधा | 12.3 | 13.5 | 17.5 | 19.1 | 22.2 | 23.8 | 21.4 | 16 | 2320 | 32 | 4060 | 56 | 9280 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.5 | 13 | 1885 | 26 | 3045 | 42 | 7540 | 7.87 | 200 | 0.52 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.5 | 10.5 | 1520 | 21 | 2540 | 35 | 6090 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 37.1 | 39.1 | 36.6 | 8.8 | 1280 | 17.5 | 2030 | 28 | 5075 | 11.81 | 300 | 0.91 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 6.3 | 910 | 8.7 | 1260 | 15 | 3625 | 16.54 | 420 | 1.30 |
| 38 | 1-1/2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.1 | 5 | 725 | 7 | 1015 | 10 | 2900 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.7 | 65.1 | 68.3 | 65.5 | 4 | 580 | 5.2 | 750 | 8 | 2320 | 24.80 | 630 | 2.00 |
SAE100 R1
उच्च दबाव वाली नली आंतरिक रबर, मध्य रबर, तार-लकड़ी की एक परत और बाहरी रबर से बनी होती है।
एक स्टील वायर रबर बुना उच्च दबाव हाइड्रोलिक नलीः
इस नली में तेल प्रतिरोधी सिंथेटिक रबर की एक आंतरिक नली, एक एकल स्टील वायर ब्रैड सुदृढीकरण और तेल और मौसम प्रतिरोधी सिंथेटिक रबर कवर शामिल होगा।
उद्देश्य:पेट्रोलियम आधारित और जल आधारित हाइड्रोलिक तरल पदार्थों के लिए उपयुक्त है।
कार्य तापमानः-40 oC~+100 oC।
हाइड्रोलिक नली का उपयोग हाइड्रोलिक प्रणाली में कहीं भी किया जाता है जिसमें दो द्रव बंदरगाहों के बीच लचीले कनेक्शन की आवश्यकता होती है।एक हाइड्रोलिक नली एक सिंथेटिक रबर ट्यूब है जो किसी प्रकार की लचीली ताकत बढ़ाने वाली घुमाव से घिरा हुआ है, जैसे धातु या फाइबर, और फिर एक और रबर का मांसपेशी में कवर
1अंदर और बाहर की रबर परतें उत्कृष्ट तेल प्रतिरोध के साथ सिंथेटिक रबर से बनी हैं।
2सुदृढीकरण परत उच्च शक्ति वाली रासायनिक फाइबर सामग्री से बनी होती है।
3प्रसारण माध्यम का तापमान -40 -+55 oC है।
फट दबावः कार्य दबाव का 4 गुना से अधिक।
|
पब्लिक 规格 आकार
|
英制 规格 आकार
|
आंतरिक आई.डी
|
增强 परत व्यास डब्लू.डी.
|
बाह्य ओवरडोज
|
अधिकतम काम का दबाव डब्लू.पी.
|
परीक्षण दबाव पी.पी.
|
सबसे छोटा 爆破 दबाव रक्तचाप
|
सबसे छोटा ¥曲半径 मिन बी. आर.
|
वजन W.T
|
||||||||
| सबसे छोटा | अधिकतम | सबसे छोटा | अधिकतम |
अ 型
|
एटी 型
|
||||||||||||
| मिमी | इंच | मिन | अधिकतम | मिन | अधिकतम | मिन | अधिकतम | अधिकतम | एमपीए | पीएसआई | एमपीए | पीएसआई | एमपीए | पीएसआई | इंच | मिमी |
किलो/मीटर
|
| 5 | 3/16 | 4.6 | 5.4 | 8.9 | 10.1 | 11.9 | 13.5 | 12.5 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 3.54 | 90 | 0.20 |
| 6.3 | चौथाई | 6.2 | 7.0 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 17.5 | 2540 | 35 | 5075 | 70 | 10150 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 4.92 | 125 | 0.36 |
| 12.5 | आधा | 12.3 | 13.5 | 17.5 | 19.0 | 22.2 | 23.8 | 21.5 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.7 | 10.5 | 1520 | 21 | 3045 | 42 | 6090 | 8.07 | 205 | 0.52 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.6 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 36.9 | 39.3 | 36.6 | 7 | 1015 | 14 | 2030 | 28 | 4060 | 11.81 | 300 | 0.91 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 4.3 | 620 | 8.7 | 1260 | 17.5 | 2540 | 16.54 | 420 | 1.30 |
| 38 | 1-1/2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.0 | 3.5 | 510 | 7 | 1015 | 14 | 2030 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.9 | 65.1 | 68.3 | 65.9 | 2.6 | 380 | 5.2 | 750 | 10.5 | 1520 | 24.8 | 630 | 2.00 |
