उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JIAYAO/RUNXI/OEM/ODM
प्रमाणन: ISO 9001
मॉडल संख्या: एसएई100 आर5
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 मीटर
मूल्य: US$ 1 Meter
भुगतान शर्तें: एल/सी, टी/टी
सामग्री: |
नैटराइल रबड़ |
क्षमता: |
रबर तेल नली |
रंग: |
काला |
उत्पाद का नाम: |
फाइबर कवर के साथ स्टील वायर ब्रेडेड हाइड्रोलिक नली |
आवेदन: |
पेट्रोलियम बेस हाइड्रोलिक तरल पदार्थ |
मानक: |
एसएई 100 आर5 |
प्रमाणन: |
ISO9001:2008 |
सतह: |
टेक्सटाइल फाइबर ब्रेडेड कवर |
विशेषता: |
लचीला, संक्षारण प्रतिरोधी, घर्षण प्रतिरोधी |
कार्य तापमान: |
-40 से 100°c |
सामग्री: |
नैटराइल रबड़ |
क्षमता: |
रबर तेल नली |
रंग: |
काला |
उत्पाद का नाम: |
फाइबर कवर के साथ स्टील वायर ब्रेडेड हाइड्रोलिक नली |
आवेदन: |
पेट्रोलियम बेस हाइड्रोलिक तरल पदार्थ |
मानक: |
एसएई 100 आर5 |
प्रमाणन: |
ISO9001:2008 |
सतह: |
टेक्सटाइल फाइबर ब्रेडेड कवर |
विशेषता: |
लचीला, संक्षारण प्रतिरोधी, घर्षण प्रतिरोधी |
कार्य तापमान: |
-40 से 100°c |

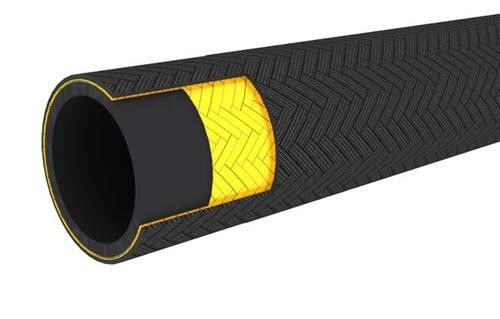

SAE 100 R5 स्टील के तार के साथ प्रबलित और फाइबर के साथ बुना हाइड्रोलिक नली उन अनुप्रयोगों के लिए आदर्श विकल्प है जहां मध्यम दबाव और आवेग थकान प्रतिरोध की आवश्यकता होती है,पेट्रोलियम आधारित हाइड्रोलिक द्रवों सहित, स्नेहक तेल, पानी और हवा पाइपिंग, एयर ब्रेक सिस्टम, पावर स्टीयरिंग, ईंधन फिल्टर, टर्बो तेल लाइनें, और झुकाव केब सिलेंडर। यह एक आंतरिक ट्यूब, सुदृढीकरण और बाहरी कवर से बना है।ट्यूब तेल प्रतिरोधी और गर्मी अछूता सिंथेटिक रबर से बना है, विभिन्न घटकों के बीच तेल या तरल पदार्थों के हस्तांतरण के लिए एक उत्कृष्ट चैनल प्रदान करता है।एक ठोस संरचना के साथ नली प्रदानबाह्य ढक्कन तना हुआ फाइबर से बना है, जो नली को मौसम, उम्र बढ़ने और संक्षारण प्रतिरोध प्रदान करता है।
निर्माण:
इस नली में तेल प्रतिरोधी सिंथेटिक रबर की एक आंतरिक नली, एक एकल स्टील वायर ब्रैड सुदृढीकरण और तेल और मौसम प्रतिरोधी सिंथेटिक रबर कवर शामिल होगा।
आवेदनः
इस खंड में पेट्रोलियम आधारित हाइड्रोलिक तरल पदार्थों के साथ उपयोग के लिए नली को -40°C ∼ +100°C के तापमान सीमा के भीतर शामिल किया गया है।
स्थापित करने के लिए सीमाओं के साथ मध्यम दबाव लाइनें & सामान्य शर्तें
• तरल पदार्थ: खनिज तेल, वनस्पति और रापसी के बीज के तेल, ग्लाइकोल और पॉलीग्लाइकोल आधारित तेल, सिंथेटिक एस्टर आधारित तेल, जलीय पायस में तेल, पानी, डीजल ईंधन (93°C तक) ।
|
आकार
|
आकार
|
आई.डी
|
डब्लू.डी.
|
ओवरडोज
|
डब्लू.पी.
|
पी.पी. | रक्तचाप |
मिन बी. आर.
|
W.T
|
||||||||
| मिमी | इंच | मिन | अधिकतम | मिन | अधिकतम | मिन | अधिकतम | अधिकतम | एमपीए | पीएसआई | एमपीए | पीएसआई | एमपीए | पीएसआई | इंच | मिमी |
किलो/मीटर
|
| 5 | 3/16 | 4.6 | 5.4 | 8.9 | 10.1 | 11.9 | 13.5 | 12.5 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 3.54 | 90 | 0.20 |
| 6.3 | चौथाई | 6.2 | 7.0 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 17.5 | 2540 | 35 | 5075 | 70 | 10150 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 4.92 | 125 | 0.36 |
| 12.5 | आधा | 12.3 | 13.5 | 17.5 | 19.0 | 22.2 | 23.8 | 21.5 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.7 | 10.5 | 1520 | 21 | 3045 | 42 | 6090 | 8.07 | 205 | 0.52 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.6 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 36.9 | 39.3 | 36.6 | 7 | 1015 | 14 | 2030 | 28 | 4060 | 11.81 | 300 | 0.91 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 4.3 | 620 | 8.7 | 1260 | 17.5 | 2540 | 16.54 | 420 | 1.30 |
| 38 | 1-1/2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.0 | 3.5 | 510 | 7 | 1015 | 14 | 2030 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.9 | 65.1 | 68.3 | 65.9 | 2.6 | 380 | 5.2 | 750 | 10.5 | 1520 | 24.8 | 630 | 2.00 |
