उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JIAYAO/RUNXI/OEM/ODM
प्रमाणन: ISO9001:2008
मॉडल संख्या: एसएई100 आर14
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 मीटर
मूल्य: US$ 1 Meter
भुगतान शर्तें: एल/सी, टी/टी
सामग्री: |
पीटीएफई |
जल अवशोषण: |
0.12%~0.25% |
संकुचन प्रतिशत: |
0.4%~1.4% |
उत्पाद का नाम: |
पीटीएफई एसएस ब्रेडेड हाइड्रोलिक नली |
आवेदन: |
हाइड्रोलिक सिस्टम, उच्च दबाव तरल पदार्थ स्थानांतरण |
तन्य शक्ति: |
51~80एमपीए |
सामग्री: |
पीटीएफई |
जल अवशोषण: |
0.12%~0.25% |
संकुचन प्रतिशत: |
0.4%~1.4% |
उत्पाद का नाम: |
पीटीएफई एसएस ब्रेडेड हाइड्रोलिक नली |
आवेदन: |
हाइड्रोलिक सिस्टम, उच्च दबाव तरल पदार्थ स्थानांतरण |
तन्य शक्ति: |
51~80एमपीए |

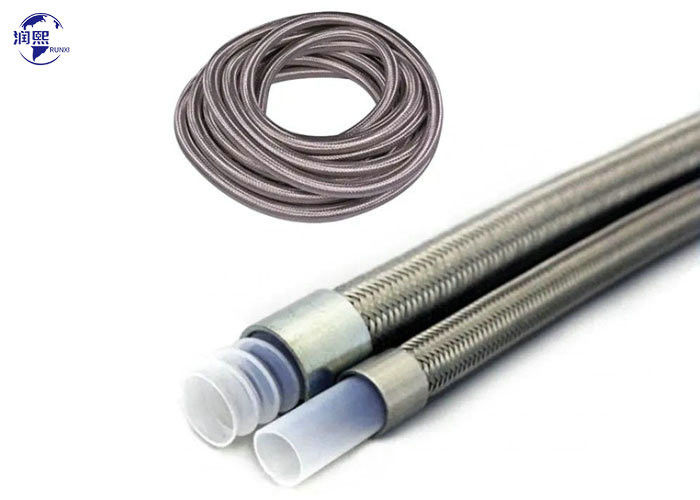

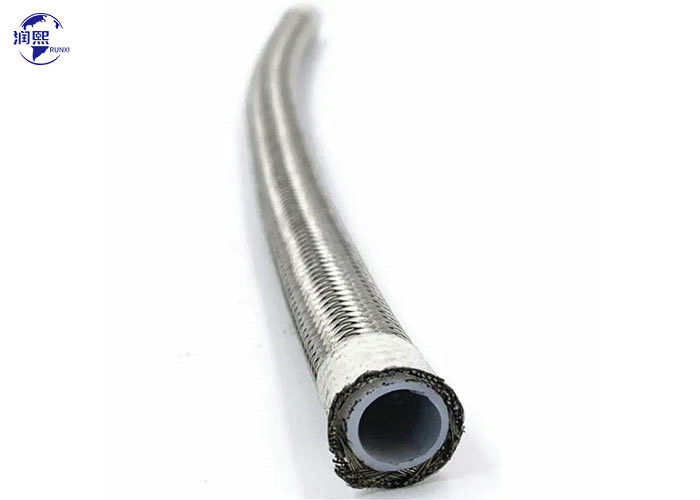

एसएई 100 आर14-2 स्टेनलेस स्टील से बना पीटीएफई नलीः
इस नली में एक गैर-चालक होना चाहिएझरनापीटीएफई ((पोलीटेट्राफ्लोरोएथिलीन))आंतरिक ट्यूब, स्टेनलेस स्टील के तार के एक या दो परतों के साथ प्रबलित। बाहरी कवर स्टेनलेस स्टील के ब्रैड, पॉलीयूरेथेन या पीवीसी सहित विभिन्न सामग्रियों से बनाया जा सकता है।
पीटीएफई ब्रैडेड नली/पीटीएफई लाइनें आवेदनः
संपीड़ित हवा, गैस, भाप, ईंधन, तेल, रासायनिक और दवा उत्पादों, विशेष रूप से इंजेक्शन मोल्डिंग मशीनों पर भाप पाइप के लिए उपयुक्त, diathermic तेल प्रतिष्ठानों,क्रायोजेनिक गैस के लिए चार्जिंग लाइनें, कंप्रेसर डिस्चार्ज लाइनें, ऑटोमोटिव, फार्मास्युटिकल और खाद्य क्षेत्र। सॉल्वैंट्स, पिगमेंट और पेंट ट्रांसफर लाइनें। पावर स्टीयरिंग समुद्री अनुप्रयोगों में हाइड्रोलिक लाइनें।उच्च तापमान पर पिघले हुए क्षारीय धातुओं और हलोजन के लिए उपयुक्त नहीं.
टेफ्लॉन को आमतौर पर पॉलीटेट्राफ्लोरोएथिलीन (पीटीएफई) के रूप में जाना जाता है, जिसे टेफ्लॉन, टेफ्लॉन, एफ 4, प्लास्टिक किंग आदि के रूप में भी जाना जाता है, और यह उत्कृष्ट प्रदर्शन के साथ एक आम तौर पर उपयोग किया जाने वाला इंजीनियरिंग प्लास्टिक है।
उत्कृष्ट उच्च तापमान और निम्न तापमान प्रतिरोध, दीर्घकालिक उपयोग -65 °C + 260 °C परः मौसम प्रतिरोध, अग्नि प्रतिरोध, गैर-ज्वलनशीलता, उच्च ऑक्सीजन सूचकांक, कोई पानी अवशोषण,उत्कृष्ट विकिरण प्रतिरोधवायुमंडल, इसकी सतह और विभिन्न प्रकार के पदार्थों के दीर्घकालिक संपर्क में रहने के कारण, इसका प्रदर्शन मूल रूप से अपरिवर्तित रहता है।
उत्कृष्ट विद्युतरोधक गुण, उच्च वोल्टेज प्रतिरोध; उत्कृष्ट संक्षारण प्रतिरोध, किसी भी विलायक में लगभग अघुलनशील, मजबूत एसिड एक्वा रेजिया में संक्षारण नहीं करेगा,मजबूत क्षारीय केंद्रित प्रकाश सोडियम ऑक्साइड, मजबूत संक्षारक यूरेनियम पेंटाफ्लोराइड; अच्छा पहनने के प्रतिरोध स्थैतिक घर्षण गुणांक प्लास्टिक के बीच सबसे छोटा है, और उत्कृष्ट आत्म-चिकन गुण है।यह विशेष सतह गैर चिपचिपाहट और अच्छी तन्यता शक्ति है.
एयरोस्पेस में व्यापक रूप से प्रयोग किया जाता है
पीटीएफई नली आकार चार्टः
|
आकार
|
आकार
|
आई.डी
|
ओवरडोज
|
डब्लू.पी.
|
पी.पी.
|
रक्तचाप
|
मिन बी. आर.
|
||||||
| मिमी | इंच | मिन | अधिकतम | मिन | अधिकतम | एमपीए | पीएसआई | एमपीए | पीएसआई | एमपीए | पीएसआई | इंच | मिमी |
| 3.2 | 1/8 | 2.8 | 3.8 | 5.3 | 6.8 | 10.5 | 1523 | 41.4 | 6003 | 182.7 | 11992 | 1.57 | 40 |
| 5 | 3/16 | 4.4 | 5.2 | 7.1 | 8.2 | 10.5 | 1523 | 34.5 | 5003 | 68.9 | 9990 | 1.97 | 50 |
| 6.3 | चौथाई | 6.0 | 6.9 | 8.9 | 10.1 | 10.5 | 1523 | 31.0 | 4495 | 62.0 | 8990 | 2.95 | 75 |
| 8 | 5/16 | 7.5 | 8.4 | 10.4 | 11.6 | 10.5 | 1523 | 27.6 | 4002 | 55.2 | 8004 | 3.95 | 100 |
| 10 | 3/8 | 9.1 | 10.0 | 12.2 | 13.4 | 10.5 | 1523 | 24.1 | 3495 | 48.3 | 7004 | 4.92 | 125 |
| 11 | 7/16 | 9.9 | 10.9 | 12.9 | 14.3 | 7 | 1015 | 20.7 | 3002 | 41.4 | 6003 | 5.31 | 135 |
| 12.5 | आधा | 12.3 | 13.3 | 15.3 | 16.8 | 5.6 | 812 | 20.7 | 3002 | 41.4 | 6003 | 6.50 | 165 |
| 16 | 5/8 | 15.3 | 16.5 | 18.6 | 20.1 | 5.6 | 812 | 17.2 | 2494 | 34.5 | 5003 | 7.87 | 200 |
| 19 | 3/4 | 18.4 | 19.6 | 21.3 | 23.3 | 5.6 | 812 | 16.8 | 2436 | 27.6 | 4002 | 9.06 | 230 |
| 22 | 7/8 | 21.4 | 23.0 | 24.6 | 26.9 | 5.6 | 812 | 12.1 | 1755 | 24.1 | 3495 | 9.06 | 230 |
| 25 | 1 | 24.6 | 26.2 | 27.8 | 29.8 | 5.6 | 812 | 12.1 | 1755 | 24.1 | 3495 | 11.81 | 300 |
| 29 | 1-1/8 | 27.8 | 29.4 | 31.9 | 31.9 | 4.2 | 609 | 8.6 | 1247 | 17.2 | 2494 | 16.14 | 410 |
