Product Details
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JIAYAO/RUNXI/OEM/ODM
प्रमाणन: ISO9001:2008
मॉडल संख्या: कैमलॉक त्वरित युग्मन
Payment & Shipping Terms
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: US$ 1
भुगतान शर्तें: एल/सी, डी/पी, टी/टी
संबंध: |
पुरुष महिला |
संरचना: |
नियंत्रण |
लचीला या कठोर: |
कठोर |
सामग्री: |
स्टेनलेस स्टील / कॉपर / एल्यूमीनियम |
मानक: |
मानक |
उत्पाद का नाम: |
कैमलॉक कपलिंग |
संबंध: |
पुरुष महिला |
संरचना: |
नियंत्रण |
लचीला या कठोर: |
कठोर |
सामग्री: |
स्टेनलेस स्टील / कॉपर / एल्यूमीनियम |
मानक: |
मानक |
उत्पाद का नाम: |
कैमलॉक कपलिंग |
कैमलॉक युग्मनकैम और ग्रूव युग्मन के रूप में भी जाना जाता है, एक प्रकार का त्वरित डिस्कनेक्ट युग्मन है जिसका उपयोग आमतौर पर औद्योगिक अनुप्रयोगों में तरल पदार्थों, पाउडर और दाने के हस्तांतरण के लिए किया जाता है।
कैमलॉक फिटिंग ऐसे युग्मन हैं जो उपयोगकर्ताओं को बिना उपकरण के पाइप, नली या ट्यूबिंग को जल्दी से जोड़ने या डिस्कनेक्ट करने की अनुमति देते हैं। कैम और ग्रूव फिटिंग को कैमलॉक फिटिंग या युग्मन के रूप में भी जाना जाता है।इन युग्मनों में एक grooved पुरुष एडाप्टर और हैंडल या हथियारों के साथ एक महिला कैम युग्मन शामिल हैं.
इसमें दो मुख्य घटक होते हैंःपुरुष एडाप्टर (जिसे "कैम" या "पुरुष अंत" भी कहा जाता है) और महिला युग्मक (जिसे "ग्रुव" या "महिला अंत" भी कहा जाता है) ।
प्रकार:ए, बी, सी, डी, ई, एफ, डीसी, डीपी
सामग्रीः304/316 स्टेनलेस स्टील, तांबा, एल्यूमीनियम, पीपी
इस प्रकार ए कैमलॉक (कैम और ग्रूव) फिटिंग में एक तरफ पुरुष कैमलॉक त्वरित कनेक्ट युग्मन और दूसरी तरफ महिला एनपीटी धागे हैं।इस युग्मक के पुरुष camlock पक्ष केवल एक मादा camlock के लिए संलग्न होगामहिला थ्रेडेड साइड एक पुरुष एनपीटी (नेशनल पाइप टेपरड) थ्रेडेड पाइप से जुड़ी होगी।
इस कैम और ग्रूव फिटिंग का शरीर एल्यूमीनियम से बना है। एल्यूमीनियम कैम लॉक फिटिंग हल्के वजन के हैं और संक्षारण और घर्षण प्रतिरोधी हैं। इस फिटिंग की सील एनबीआर (बुना-एन) रबर से बनी है।बुना-एन सील ईंधन प्रतिरोधी हैं, तेल और अन्य रसायन।
| भाग नं. |
नाममात्र आकार |
पीएसआई | कोड | माप की इकाई: में |
धागा आकार |
||||
| ए | बी | सी | D | ई | टी | ||||
| CAM-07-A-AL | चौथाई फुट | 250 | A75 | 1.28 | 1.02 | 1.61 | 1.26 | 0.85 | चौथाई फुट |
| CAM-10-A-AL | 1' | 250 | A100 | 1.52 | 1.37 | 2.03 | 1.44 | 0.93 | 1' |
| CAM-12-A-AL | 1-1/4" | 250 | A125 | 1.91 | 1.57 | 2.17 | 1.79 | 1.10 | 1-1/4" |
| CAM-15-A-AL | 1-1/2" | 250 | A150 | 2.20 | 1.61 | 2.20 | 2.10 | 1.42 | 1-1/2" |
| CAM-20-A-AL | 2' | 250 | A200 | 2.60 | 1.81 | 2.32 | 2.48 | 1.73 | 2' |
| CAM-25-A-AL | 2-1/2' | 150 | A250 | 3.15 | 1.97 | 2.68 | 2.98 | 2.13 | 2-1/2' |
| CAM-30-A-AL | 3' | 125 | A300 | 3.78 | 2.01 | 2.82 | 3.60 | 2.87 | 3' |
| CAM-40-A-AL | 4' | 100 | A400 | 4.82 | 2.12 | 2.91 | 4.70 | 3.68 | 4' |
| CAM-60-A-AL | 6' | 75 | A600 | 7.13 | 2.26 | 3.14 | 6.94 | 5.98 | 6' |
इस प्रकार के बी एल्यूमीनियम कैम लॉक फिटिंग में एक तरफ एक महिला कैमलॉक (कैम और ग्रूव) त्वरित कनेक्ट युग्मक और दूसरी तरफ एक पुरुष एनपीटी थैड है।इस युग्मक की मादा camlock पक्ष केवल एक पुरुष camlock के लिए संलग्न होगापुरुष थ्रेडेड साइड को एक महिला एनपीटी (नेशनल पाइप टेपरड) थ्रेडेड पाइप से जोड़ा जाएगा।
इस कैम और ग्रूव फिटिंग का शरीर एल्यूमीनियम से बना है। यह एल्यूमीनियम कैम लॉक फिटिंग हल्के वजन और घर्षण जंग और कुछ रसायनों के लिए प्रतिरोधी है।यह फिटिंग की सील एनबीआर (बुना-एन) रबर से बना है. बुना-एन सील ईंधन, तेल और अन्य रसायनों के प्रतिरोधी होते हैं।
| भाग नं. |
नाममात्र आकार |
कार्य दबावःपीएसआई | माप की इकाई: में | एनपीटी आकार | ||||||||
| AL | BR | पीपी | एनजी | एसएस | ए | बी | सी | D | ई | टी | ||
| CAM-07-B-XX | चौथाई फुट | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 | 0.75 | 2.06 | चौथाई फुट |
| CAM-10-B-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 | 0.75 | 2.32 | 1' |
| CAM-12-B-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 | 0.79 | 2.58 | 1-1/4" |
| CAM-15-B-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 | 0.93 | 2.74 | 1-1/2" |
| CAM-20-B-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.07 | 0.96 | 3.03 | 2' |
| CAM-25-B-XX | 2-1/2' | 150 | 150 | 100 | - | 150 | 3.72 | 3.01 | 2.19 | 1.14 | 3.33 | 2-1/2' |
| CAM-30-B-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 | 1.24 | 3.52 | 3' |
| CAM-40-B-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 | 1.30 | 3.62 | 4' |
| CAM-60-B-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 | 1.61 | 4.09 | 6 " |
इस प्रकार के सी कैमलॉक (कैम और ग्रूव) फिटिंग में एक तरफ एक महिला कैमलॉक त्वरित कनेक्ट युग्मन और दूसरी तरफ एक नली शांक है।इस युग्मक की मादा camlock पक्ष केवल एक पुरुष camlock के लिए संलग्न होगा. नली के शांक पक्ष नली से कनेक्ट होगा.
इस कैम और ग्रूव फिटिंग का शरीर एल्यूमीनियम से बना है। एल्यूमीनियम कैम लॉक फिटिंग हल्के वजन के हैं और संक्षारण और घर्षण प्रतिरोधी हैं। इस फिटिंग की सील एनबीआर (बुना-एन) रबर से बनी है।बुना-एन सील ईंधन प्रतिरोधी हैं, तेल और अन्य रसायन।
| भाग नं. |
नाममात्र आकार |
कार्य दबावःपीएसआई | माप की इकाई: में | ||||||||
| AL | BR | पीपी | एनजी | एसएस | ए | बी | सी | D | ई | ||
| CAM-07-C-XX | चौथाई फुट | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 0.56 | 0.85 | 3.19 |
| CAM-10-C-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 0.75 | 1.08 | 3.74 |
| CAM-12-C-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.00 | 1.34 | 4.04 |
| CAM-15-C-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.20 | 1.56 | 4.59 |
| CAM-20-C-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 1.63 | 2.06 | 5.30 |
| CAM-25-C-XX | 2-1/2' | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.09 | 2.62 | 5.61 |
| CAM-30-C-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.54 | 3.06 | 5.91 |
| CAM-40-C-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 3.35 | 4.06 | 6.40 |
| CAM-60-C-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 5.63 | 6.06 | 9.22 |

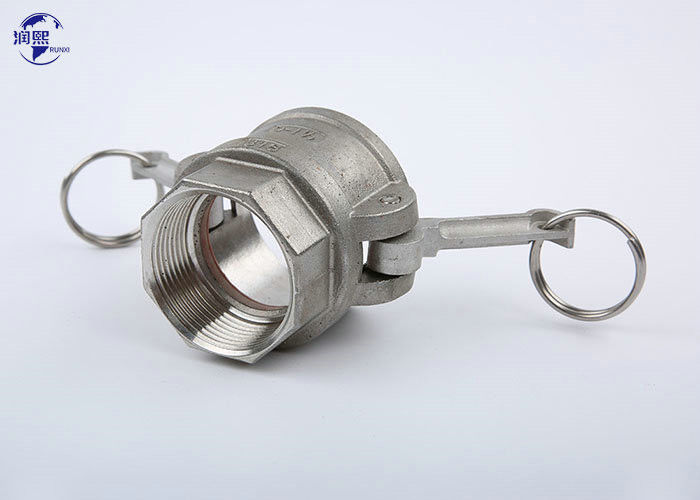

इस प्रकार के डी कैमलॉक (कैम और ग्रूव) फिटिंग में एक तरफ एक महिला कैमलॉक त्वरित कनेक्ट युग्मन और दूसरी तरफ एक महिला एनपीटी थैड है।इस युग्मक की मादा camlock पक्ष केवल एक पुरुष camlock के लिए संलग्न होगामहिला थ्रेडेड साइड एक पुरुष एनपीटी (नेशनल पाइप टेपरड) थ्रेडेड पाइप से जुड़ी होगी।
इस कैम और ग्रूव फिटिंग का शरीर एल्यूमीनियम से बना है। एल्यूमीनियम कैम लॉक फिटिंग हल्के वजन के हैं और संक्षारण और घर्षण प्रतिरोधी हैं। इस फिटिंग की सील एनबीआर (बुना-एन) रबर से बनी है।बुना-एन सील ईंधन प्रतिरोधी हैं, तेल और अन्य रसायन।
| भाग नं. |
नाममात्र आकार |
कार्य दबावःपीएसआई | माप की इकाई: में | एनपीटी आकार | ||||||||
| AL | BR | पीपी | एनजी | एसएस | ए | बी | सी | D | ई | टी | ||
| CAM-07-D-XX | चौथाई फुट | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 | 0.75 | 2.06 | चौथाई फुट |
| CAM-10-D-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 | 0.75 | 2.32 | 1' |
| CAM-12-D-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 | 0.87 | 2.66 | 1-1/4" |
| CAM-15-D-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 | 0.93 | 2.74 | 1-1/2" |
| CAM-20-D-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.07 | 0.93 | 3.00 | 2' |
| CAM-25-D-XX | 2-1/2' | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.19 | 1.14 | 3.33 | 2-1/2' |
| CAM-30-D-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 | 1.24 | 3.52 | 3' |
| CAM-40-D-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 | 1.30 | 3.62 | 4' |
| CAM-60-D-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 | 1.46 | 3.93 | 6 " |
इस प्रकार के ई कैमलॉक (कैम और ग्रूव) फिटिंग में एक तरफ एक पुरुष त्वरित कनेक्ट युग्मन और दूसरी तरफ एक नली शांक है। इस युग्मन का यह पुरुष पक्ष एक महिला कैमलॉक से जुड़ा होगा।नली शांक पक्ष नली के लिए संलग्न किया जा सकता है.
इस कैम और ग्रूव फिटिंग का शरीर एल्यूमीनियम से बना है। एल्यूमीनियम कैम लॉक फिटिंग हल्के वजन के हैं और जंग और घर्षण प्रतिरोधी हैं।ये कैम और ग्रूव फिटिंग पानी के साथ उपयोग के लिए उपयुक्त हैं, हाइड्रोलिक तेल, शीतलक, गैसोलीन और अन्य पेट्रोलियम उत्पाद।
| भाग नं. |
नाममात्र आकार |
कार्य दबावःपीएसआई | माप की इकाई: में | |||||||||
| AL | BR | पीपी | एनजी | एसएस | ए | बी | सी | D | ई | F | ||
| CAM-07-E-XX | चौथाई फुट | 250 | 250 | 125 | 125 | 250 | 1.26 | 0.85 | 0.56 | 0.85 | 3.36 | 1.14 |
| CAM-10-E-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.44 | 0.93 | 0.75 | 1.08 | 3.97 | 1.34 |
| CAM-12-E-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.79 | 1.10 | 1.00 | 1.34 | 4.29 | 1.57 |
| CAM-15-E-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.10 | 1.42 | 1.20 | 1.59 | 4.86 | 1.67 |
| CAM-20-E-XX | 2' | 250 | 250 | 100 | 100 | 250 | 2.48 | 1.73 | 1.63 | 2.09 | 5.59 | 1.91 |
| CAM-25-E-XX | 2-1/2' | 150 | 150 | 100 | 100 | 150 | 2.98 | 2.13 | 2.09 | 2.60 | 5.93 | 1.97 |
| CAM-30-E-XX | 3' | 125 | 125 | 75 | 75 | 125 | 3.60 | 2.87 | 2.54 | 3.13 | 6.18 | 2.05 |
| CAM-40-E-XX | 4' | 100 | 100 | 50 | 50 | 100 | 4.70 | 3.68 | 3.35 | 4.06 | 6.71 | 2.17 |
| CAM-60-E-XX | 6' | 75 | 75 | - | - | 75 | 6.94 | 5.98 | 5.63 | 6.06 | 9.87 | 2.26 |
इस प्रकार के एफ कैमलॉक (कैम और ग्रूव) फिटिंग में एक तरफ पुरुष कैमलॉक त्वरित कनेक्ट एडाप्टर और दूसरी तरफ पुरुष एनपीटी थैड हैं।इस युग्मक के पुरुष camlock पक्ष केवल एक मादा camlock के लिए संलग्न होगापुरुष थ्रेडेड साइड महिला एनपीटी (नेशनल पाइप टेपरड) थ्रेडेड पाइप से जुड़ा होगा।
इस कैम और ग्रूव फिटिंग का शरीर एल्यूमीनियम से बना है। एल्यूमीनियम कैम लॉक फिटिंग हल्के वजन के हैं और जंग और घर्षण प्रतिरोधी हैं।ये कैम और ग्रूव फिटिंग पानी के साथ उपयोग के लिए उपयुक्त हैं, हाइड्रोलिक तेल, शीतलक, गैसोलीन और अन्य पेट्रोलियम उत्पाद।
| भाग नं. |
नाममात्र आकार |
कार्य दबावःपीएसआई | माप की इकाई: में | एनपीटी आकार | |||||||
| AL | BR | पीपी | एनजी | एसएस | ए | बी | सी | D | |||
| CAM-07-F-XX | चौथाई फुट | 250 | 250 | 125 | 125 | 250 | 1.28 | 0.85 | 1.26 | 2.17 | चौथाई फुट |
| CAM-10-F-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.52 | 0.93 | 1.44 | 2.67 | 1' |
| CAM-12-F-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.85 | 1.10 | 1.79 | 3.07 | 1-1/4" |
| CAM-15-F-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.20 | 1.42 | 2.10 | 2.99 | 1-1/2" |
| CAM-20-F-XX | 2' | 250 | 250 | 100 | 100 | 250 | 2.56 | 1.73 | 2.48 | 3.29 | 2' |
| CAM-25-F-XX | 2-1/2' | 150 | 150 | 100 | - | 150 | 3.15 | 2.13 | 2.98 | 3.82 | 2-1/2' |
| CAM-30-F-XX | 3' | 125 | 125 | 75 | 75 | 125 | 3.74 | 2.87 | 3.60 | 3.92 | 3' |
| CAM-40-F-XX | 4' | 100 | 100 | 50 | 50 | 100 | 4.82 | 3.68 | 4.70 | 4.17 | 4' |
| CAM-60-F-XX | 6' | 75 | 75 | - | - | 75 | 7.13 | 5.98 | 6.94 | 4.74 | 6 " |
इस प्रकार के डीसी कैमलॉक (कैम और ग्रूव) फिटिंग में एक महिला त्वरित कनेक्ट युग्मन है जो एक मानक पुरुष कैम और ग्रूव युग्मन से जुड़ा होता है।
शरीर एल्यूमीनियम से बना है। एल्यूमीनियम कैम लॉक फिटिंग हल्के वजन के हैं और जंग और घर्षण प्रतिरोधी हैं। यह फिटिंग की सील एनबीआर (बुना-एन) रबर से बना है।बुना-एन सील ईंधन प्रतिरोधी हैंकैम हाथ स्टेनलेस स्टील से बने होते हैं और इसमें दो लॉकिंग कॉटर पिन शामिल होते हैं।
| भाग नं. |
नाममात्र आकार |
कार्य दबावःपीएसआई | माप की इकाई: में | ||||||
| AL | BR | पीपी | एनजी | एसएस | ए | बी | सी | ||
| CAM-07-DC-XX | चौथाई फुट | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 |
| CAM-10-DC-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 |
| CAM-12-DC-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 |
| CAM-15-DC-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 |
| CAM-20-DC-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.03 |
| CAM-25-DC-XX | 2-1/2' | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.19 |
| CAM-30-DC-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 |
| CAM-40-DC-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 |
| CAM-60-DC-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 |
इस प्रकार के डीपी पुरुष कैमलॉक (कैम और ग्रूव) फिटिंग में एक पुरुष त्वरित कनेक्ट एडाप्टर है जो एक मानक महिला कैम और ग्रूव युग्मन से जुड़ता है।एक महिला कैम और ग्रूव युग्मक के साथ एक पाइप या नली के अंत को प्लग करने के लिए इस्तेमाल किया कैम और ग्रूव धूल प्लग.
शरीर एल्यूमीनियम से बना है। एल्यूमीनियम कैम लॉक फिटिंग हल्के वजन के हैं और जंग और घर्षण प्रतिरोधी हैं। ये कैम और ग्रूव फिटिंग पानी, हाइड्रोलिक तेलों के साथ उपयोग के लिए उपयुक्त हैंशीतलक, पेट्रोलियम और अन्य पेट्रोलियम उत्पाद।
| भाग नं. |
नाममात्र आकार |
कार्य दबावःपीएसआई | माप की इकाई: में | ||||||
| AL | BR | पीपी | एनजी | एसएस | ए | बी | सी | ||
| CAM-07-DP-XX | चौथाई फुट | 250 | 250 | 125 | 125 | 250 | 1.02 | 1.26 | 1.50 |
| CAM-10-DP-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.37 | 1.44 | 2.06 |
| CAM-12-DP-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.57 | 1.79 | 2.26 |
| CAM-15-DP-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 1.61 | 2.10 | 2.24 |
| CAM-20-DP-XX | 2' | 250 | 250 | 100 | 100 | 250 | 1.81 | 2.48 | 2.50 |
| CAM-25-DP-XX | 2-1/2' | 150 | 150 | 100 | 100 | 150 | 1.97 | 2.27 | 2.66 |
| CAM-30DP-XX | 3' | 125 | 25 | 75 | 75 | 125 | 1.97 | 3.60 | 2.66 |
| CAM-40-DP-XX | 4' | 100 | 100 | 50 | 50 | 100 | 2.00 | 4.70 | 2.75 |
| CAM-60-DP-XX | 6' | 75 | 75 | - | - | 75 | 2.41 | 6.92 | 3.52 |
