Product Details
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JIAYAO/RUNXI/OEM/ODM
प्रमाणन: ISO9001:2008
मॉडल संख्या: FIG402, FIG602 हथौड़ा संघ
Payment & Shipping Terms
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: US$ 30
भुगतान शर्तें: एल/सी, डी/पी, टी/टी
तकनीक: |
जाली |
नॉमिनल डायामीटर: |
डीएन25-डीएन100 |
प्रकार: |
थ्रेडेड यूनियन |
सामग्री: |
स्टील |
मानक: |
एपीआई 6ए |
संबंध: |
थ्रेडेड/वेल्डेड |
तकनीक: |
जाली |
नॉमिनल डायामीटर: |
डीएन25-डीएन100 |
प्रकार: |
थ्रेडेड यूनियन |
सामग्री: |
स्टील |
मानक: |
एपीआई 6ए |
संबंध: |
थ्रेडेड/वेल्डेड |
उच्च दबाव संघऔद्योगिक अनुप्रयोगों में दो पाइप या ट्यूबों को एक साथ जोड़ने के लिए उपयोग किया जाने वाला एक प्रकार का फिटिंग है। यह विशेष रूप से उच्च दबाव प्रणालियों को संभालने के लिए डिज़ाइन किया गया है, आमतौर पर 500 से 15 तक,000 पीएसआई (पाउंड प्रति वर्ग इंच)घुमावदार छोरों को अक्सर एक सीलिंग तंत्र से लैस किया जाता है, जैसे कि एक ओ-रिंग या धातु-से-धातु सील, एक लीक-मुक्त संयुक्त सुनिश्चित करने के लिए।
सामग्रीःSF(फोर्जिंग स्टील)
कनेक्शन के तरीके:बट वेल्डिंग, सॉकेट वेल्डिंग, थ्रेडिंग आदि
आवेदनःसीमेंट ट्रकों, फ्रैकिंग ट्रकों, सभी प्रकार के मनिफोल्ड, पाइपलाइनों और अन्य उच्च दबाव वाले उपकरणों में उपयोग किया जाता है, यह तेल, गैस, पानी, कीचड़,फ्रैकिंग द्रव और मिश्रित द्रव.

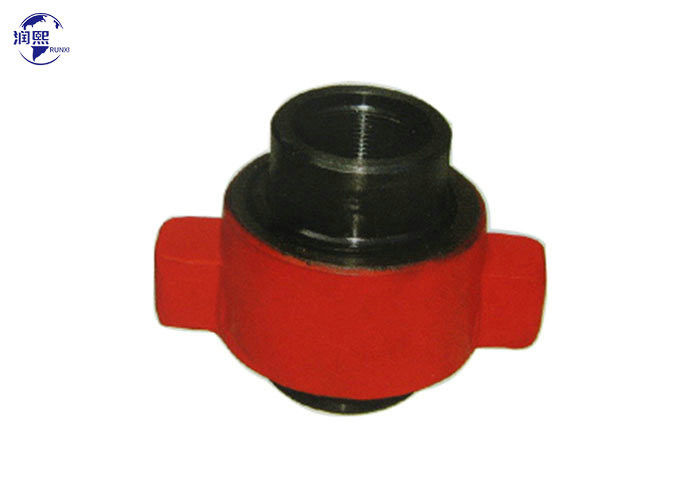

हैमर यूनियन
हम अन्य देशों से पेश की गई प्रौद्योगिकियों के आधार पर विभिन्न हथौड़ा संघ प्रदान कर सकते हैं, जिसमें धागा कनेक्शन प्रकार,वेल्डिंग प्रकार और एच 2 एस सेवा संघ शामिल हैं।000 पीएसआई संघ उपलब्ध हैं.आसान पहचान के लिए,विभिन्न दबाव रेटिंग के साथ संघों को विभिन्न रंगों में चित्रित किया जाएगा,और आकार,कनेक्शन मोड और दबाव रेटिंग को इंगित करने वाले स्पष्ट निशान हैं।
सील रिंग गुणवत्ता वाले रबर यौगिक से बने होते हैं जो भार वहन क्षमता और सील प्रदर्शन को बहुत बढ़ाते हैं और कनेक्टरों को कटाव से बचाते हैं।विभिन्न दबावों और अनुप्रयोगों के लिए अलग सीलिंग विधि है.
त्वरित स्थापना
वे जहां भी हों, विंग नट्स और राइट एसीएमई विशेष उपकरण के बिना त्वरित स्थापना या विघटन सुनिश्चित करेंगे।
अत्यधिक विनिमेय
सभी हथौड़ा संघ अमेरिकी प्रणाली में बने होते हैं और अंतरराष्ट्रीय बाजार में उत्पादों के साथ विनिमेय हो सकते हैं।पंख नट में आकार और दबाव के निशान डाई-फोर्जिंग मॉडल में बनते हैं,अंतर्राष्ट्रीय उत्पादों के समान।
फ्यूचर:
* कमजोर नाइट्राइल रबर सीलिंग रिंग से लैस और संघ स्टील जोड़े के संयोजन को सील करने और सुरक्षा के लिए उपयोग किया जाता है।
* मनिफोल्ड और पाइप लाइनों, वाहन-माउंटेड सिस्टम और कीचड़ परिवहन के कनेक्शन के लिए अनुशंसित और गैर-दबाव सील संघ के रूप में भी इस्तेमाल किया जा सकता है।
* वायु, जल, तेल और गैस सेवा के लिए उपयुक्त।
* उच्च गुणवत्ता वाले स्टील से बना है।
* पाइपलाइन धागा, ट्यूबिंग धागा, बट-वेल्ड के कुछ अंत कनेक्शन को अपनाता है।
| आकार | वजन | टीपीआई | सामग्री | ||||
| इंच | पाउंड) | A ((में) | B ((में) | C ((में) | NUTS | एसबीबी | |
| 1' | 3.3 | 3.54 | 1.77 | 4.72 | 6STD | स्टील फोर्जिंग | |
| 2' | 12.15 | 5.31 | 2.93 | 6.89 | 3एमओडी | ||
| 3' | 22 | 6.5 | 4.29 | 8.62 | 3एमओडी | ||
| 4' | 31 | 8.23 | 5.2 | 9.92 | 3एमओडी | ||
| नोटः टीपीआई (फ्रेड प्रति इंच) / दांत/ एमओडी (संशोधित) में गैर मानक आकार के दांत एसटीडी (मानक) मानक दांत | |||||||
| काम करना | 1" | 2" | 3" | 4" | 6" | 8" | |
| दबाव | |||||||
| चित्र 100 | 1000LB | √ | √ | √ | √ | √ | |
| चित्र 200 | 2000LB | √ | √ | √ | √ | √ | √ |
| चित्रा 206 | 2000LB | √ | √ | √ | √ | √ | √ |
| चित्रा 207 | 2000LB | √ | √ | √ | √ | ||
| चित्र 300 | 3000LB | √ | √ | √ | √ | ||
| चित्र 400 | 4000LB | √ | √ | √ | √ | ||
| चित्र 602 | 6000LB | √ | √ | √ | |||
| FIG 607 | 6000LB | √ | |||||
| चित्र 1502 | 15000LB | √ | √ | √ |
